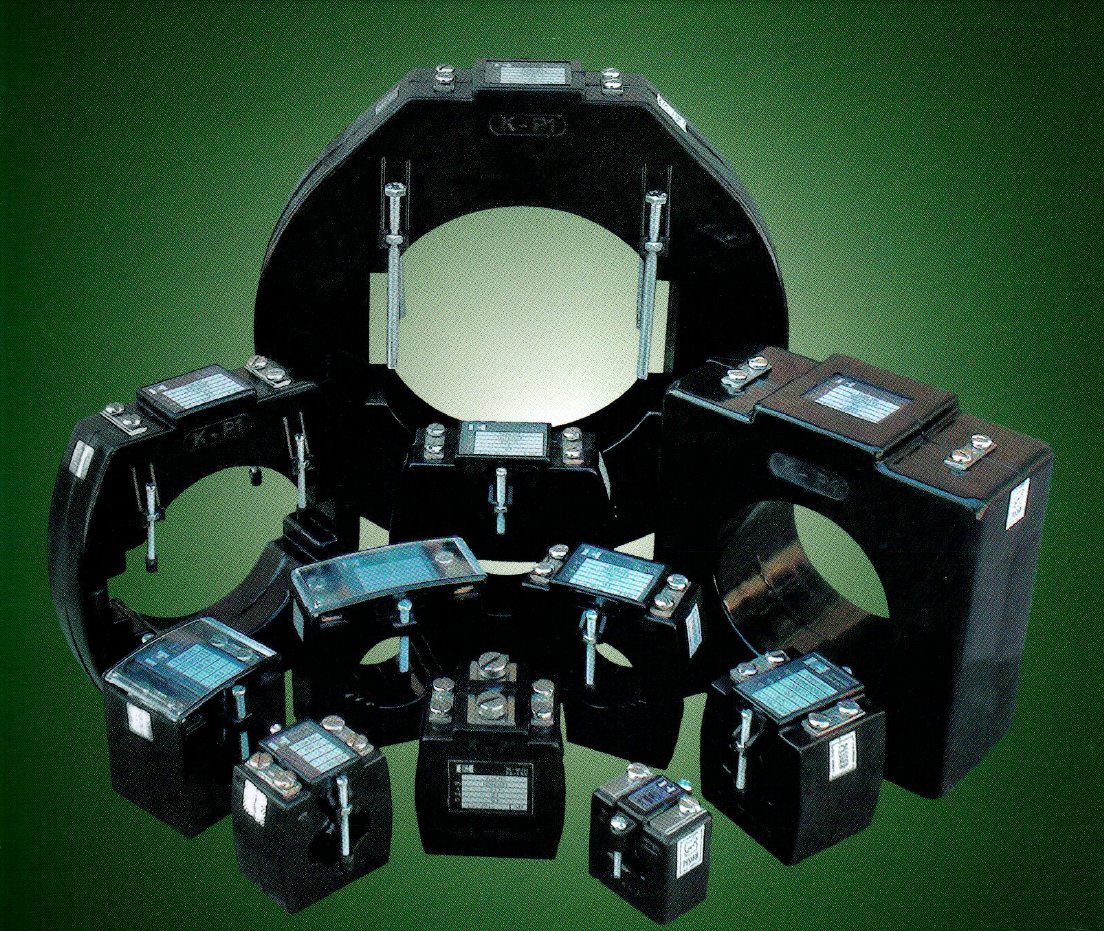

ترانس های جریان نوین هریس

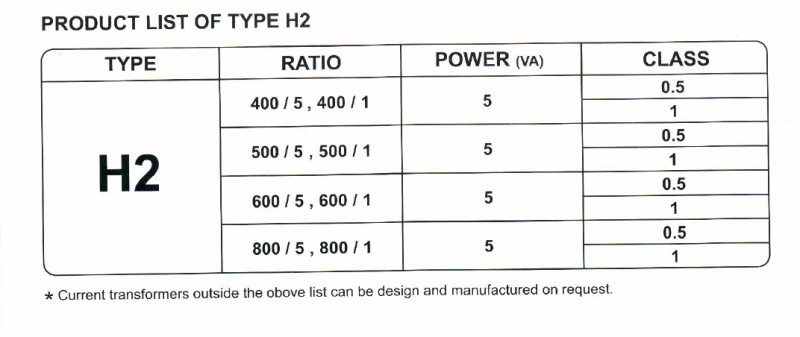

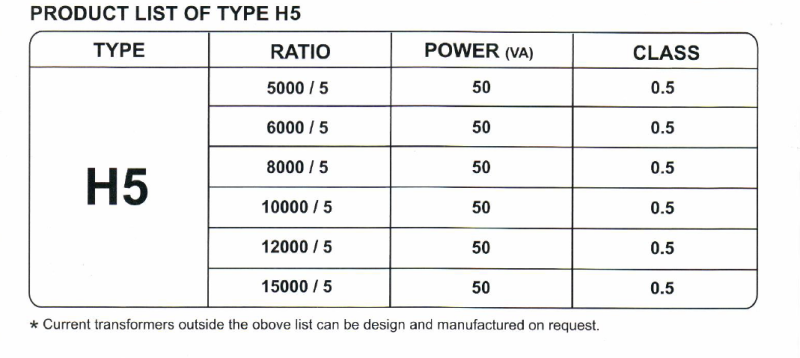

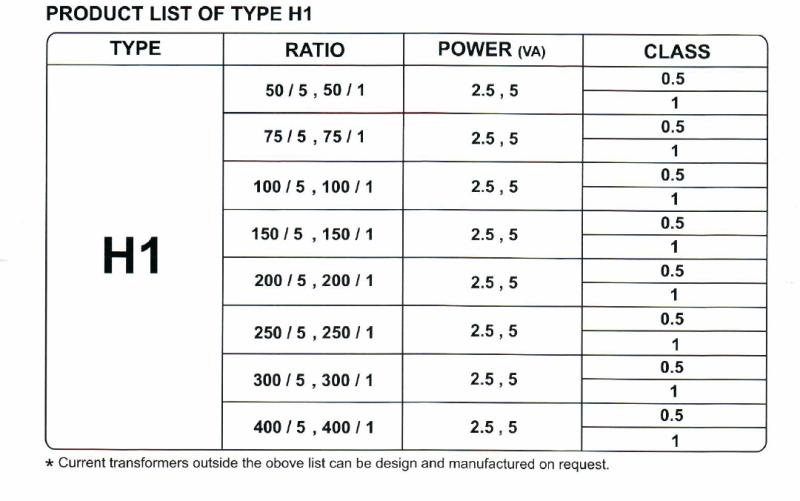

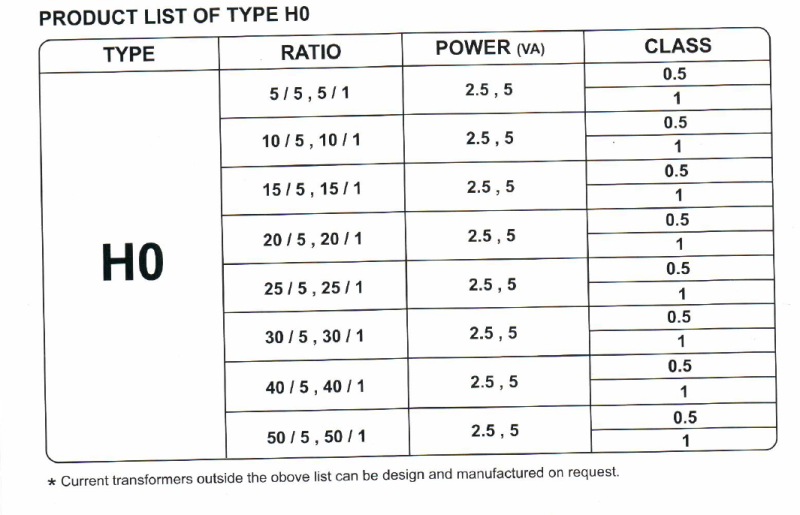

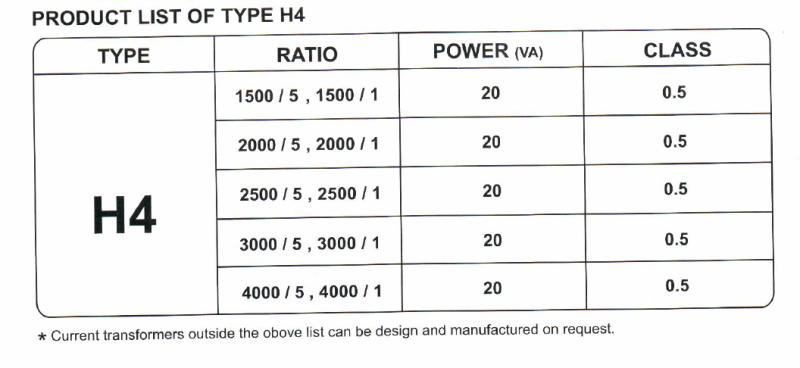

CT هم مانند همه ترانسفورماتور ها از دو سیم پیچ اولیه و ثانویه تشكیل شده است كه سیم پیچ اولیه به خاطر جریان زیاد دارای سیم با سطح مقطع زیاد و تعداد دور كمتر می باشد و در مقابل در ثانویه بخاطر جریان كمتر داری سیم با سطح مقطع كم و تعداد دورهای زیاد می باشد كه به آمپرمتر متصل می شود. اگر فرض كنیم كه جریان 1000 آمپر وارد یك دور سیم پیچ اولیه شود آنگاه در ثانویه بازای هر 1000دور سیم پیچ جریان 1 آمپر را خواهیم داشت. پس می بینیم كه جریان 1000 آمپری كه قابل اندازه گیری نبود به یك آمپر تبدیل شد كه به راحتی با آمپرمتر معمولی قابل اندازه گیری می باشد. بنابراین در این مثال اگر جریان 1 آمپر را روی آمپر متر مشاهده كردیم یعنی جریان واقعی ما 1000 آمپر میباشد و اگر 1.5 آمپر را مشاهده كردیم یعنی جریان واقعی ما 1500 آمپر می باشد.این نسبت عددی كه مثال زده شد یعنی 1/1000 برای درك بهتر مطلب بود اما بطور معمول در CT ها این نسبت 5/1000 می باشد. نكته دیگر اینكه CT بطور سری در مدار قرار می گیرد.
